淺析三級配電系統的基本結構以及設置原則
2019-07-31
共有10558家企業看過
施工現場用電都得做三級配電,因為這樣做既有利于現場電氣系統的維護,又能充分保證施工安全,避免發生觸電、漏電以及電氣火災等一系列電力事故問題,同時這也是現場標準化管理、文明施工的一種體現。下面合景機電給大家側重講一下三級配電系統的基本結構以及三級配電系統設置原則,感興趣的不妨了解一下。
1、三級配電系統的基本結構

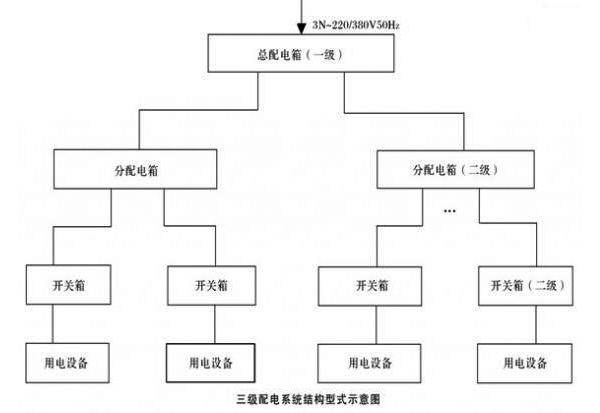

三級配電是指施工現場從電源進線開始至用電設備之間,應經過三級配電裝置配送電力,即由總配電箱(一級箱)或配電室的配電柜開始,依次經過分配電箱(二級箱),開關箱(三級箱)到用電設備。這種分三個層次逐級配送電力的系統就稱為三級配電系統。它的基本結構如下圖:
2、三級配電系統設置原則
三級配電系統應遵守四項基本原則:即分級分路原則、動照分設原則、壓縮配電間距原則以及環境安全原則。
(1)分級分路
①從一級總配電箱(配電柜)向二級分配電箱配電可以分路,即一個總配電箱(配電柜)可以分若干分路向若干分配電箱配電;
②從二級分配電箱向三級開關箱配電同樣可以分路,即一個分配電箱可以分若干支路向若干開關箱配電。
③從三級開關箱向用電設備配電實行“一機一閘”制,不存在分路問題。即每一開關箱只能連接控制一臺與其相關的用電設備(含插座)。
按照分級分路原則的要求,在三級配電系統中,任何用電設備都不得越級配電,總配電箱和分配電箱不得掛接其它任何設備,否則,三級配電系統的結構形式和分級分路原則將被破壞。
(2)動照分設
動力配電箱與照明分配電箱宜分別設置。當動力和照明合并設置于同一配電箱時,動力和照明應分路配電,動力和照明開關箱必須分別設置,不存在共箱分路設置問題。
(3)壓縮配電間距
壓縮配電間距原則是指各配電箱、開關箱之間的距離應盡量縮短。總配電箱應設在靠近電源的區域,分配電箱應設在用電設備或負荷相對集中的區域,分配電箱與開關箱的距離不得超過30m,開關箱與其控制的固定式用電設備的水平距離不宜超過3m。
(4)環境安全
環境安全是指配電系統對其設置和運行環境的安全要求,包括三種環境要求:使用環境、防護環境和維修環境。要求如下:
①防護環境:應裝設在干燥通風及常溫場所,不得裝在有嚴重?fù)p傷作用的瓦斯、煙氣、潮氣及其它有害介質中,亦不得裝設在易受外來固體撞擊、強烈振動、液體浸濺及熱源烘烤場所。否則,應予清除或做防護處理。
②維修環境:配電箱、開關箱周圍應有足夠二人同時工作的空間和通道,不得堆放任何妨礙操作、維修的物品,不得有灌木、雜草。
③使用環境:滿足壓縮配電間距原則。
關于三級配電系統的基本結構以及三級配電系統設置原則就講解到這里了,想了解更多配電知識或需要做配電工程的話找合景機電就對了!合景機電是一家專業從事弱電工程安裝、低壓配電工程安裝、中央空調安裝的工程總承包公司,公司目前具有建筑機電安裝工程專業承包2級和電子與智能化工程專業承包2級雙資質,公司深耕機電安裝領域十多年,具有對高等級輕工業廠房的水電和弱電系統規劃設計、施工、運行、維護服務的整合承包能力;同時也具備對商業建筑和工業建筑進行消防施工和裝修裝飾,聯系電話:400 602 0222/177-2239-7777/177-2238-3333
